適用于各種不同類型工業管道中液體和氣體的輸送。 優勢
產品分類： 直管壓力平衡補償器

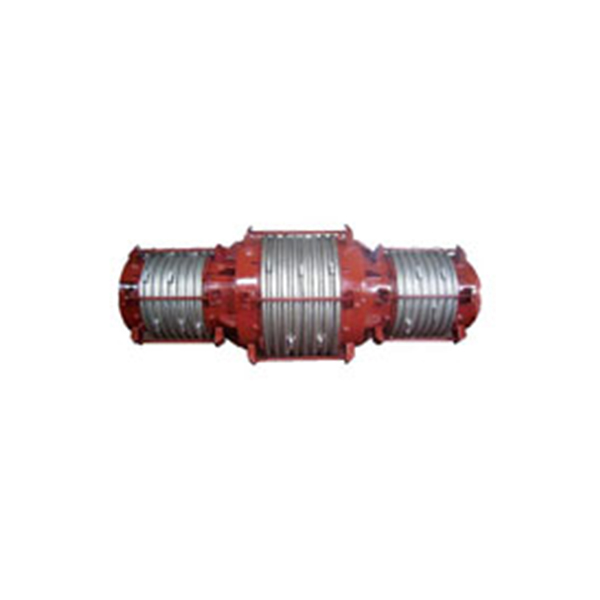

產品名稱：直管壓力平衡式波紋膨脹節
公稱通徑：DN100～DN3000（mm）
設計壓力：0．1～2．5（Mpa）
設計溫度：-25℃～450℃
連接方式：法蘭/ 焊接
材 質：SUS304, SUS321, SUS316L, SUS309, SUS310s
銷售熱線
18614967671
產品介紹
該膨脹節是由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及工作拉桿等結構件組成。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力的膨脹節。我公司生產的直管壓力平衡式波紋膨脹節采用美國EJMA標準優化設計。產品被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損.產品用途
技術參數
|
公稱直徑
DN
|
芯管內徑
D1
|
芯管外徑
D2
|
法蘭外徑
D3
|
填料長度
B
|
補償量
△L
max
|
安裝長度
Lmax
|
摩擦力
Pc(N)
1.6MPa時
|
重量
（kg）
|
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
|
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN |
||||||||
上一篇：

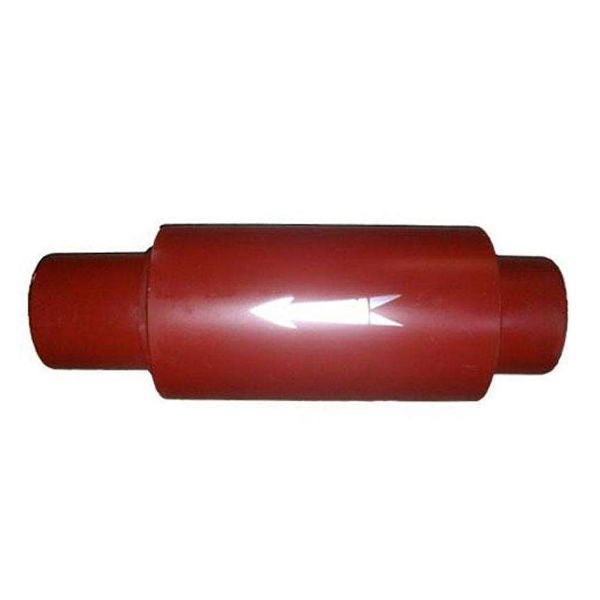

單式萬向鉸鏈型補償器下一篇：
